获奖通知——工道!匠心!高岘新品系列工具首发,免费体验

发表时间:2019-11-30 11:00
文章附图


继高岘水晶头燃爆全国后

谁能彻底降服它,唯有“工道!匠心!”



2019.12.1号,全国正式开售


网络工具?


网络打线工具是用于网络节点的端接。目前网络打线工具主要包括剥线钳、打线钳以及压线钳。剥线钳主要用于剥开线缆外皮;打线钳用于110语音配线架、50口语音配线架、语音配线架、网络模块、网络配线架的打线;压线钳用于电话水晶头和网络水晶头的压接。在此之前我们来看看整个行业现状与发展。




我国弱电行业施工规范的发展现状


在我国的弱电行业中,还存在大量的弱电施工人员还保留着沿用传统的网络工具的习惯,对于新兴的网络工具产品的出现,很多专业的施工人员由于习惯价格等关系而排斥新型网络工具的使用,停留在传统的施工规范中,因为对施工人员来说,更加注重的是效率,哪个效率高就会选择哪一个,针对这一选择的原则,完全是可以理解的。但是随着我国很多技术的规范化,越来越多的技术,都会趋于更加标准化规范化,所以包括弱电行业也一样,在未来的发展中必定趋于标准化,未来的施工规范,必定将需要标准化的网络工具进行辅助,使得工程能够更加完美的完成,也将使得相关的设备的传输更加稳定延长使用寿命

针对目前的现状来说,网络工具的选择已成为弱电施工人员优先考虑的问题了,因为一把好的工具即会给施工提高效率,同时还可以保证施工的质量,确保网络设备的传输性能。一些专业的施工人员反馈,一把不好的网络工具会让他们产生众多的成本消耗。如压线钳在压接水晶头时经常有铜插片没有压接到位,甚至有些连铜插片完全没压接到,导致在最终验收测试没有通过。排查问题又是一个巨大的工程,所消耗的人力、时间成本是很多工程商耗不起的。当然,市面众多打线钳和剥线钳也存在同样的问题,网线的卡接不到位,容易导致网线脱落,接触不良,验收不通过等等……我们针对这些行业现状做了大量分析。


网络工具的工作原理及常见的施工问题

压线钳(市面上各种类型)

关于压线钳的工作原理,要从RJ45说起,RJ45是综合布线信息插座连接器的简称。RJ45连接器主要由连接头和插座组成。插头即我们常说的水晶头。



压线钳的作用就是实现RJ45连插头与双绞线的压接,而RJ45连插头与双绞线的压接有两种标准可以执行,即568A568B两种类型的线序执行标准。常见的端接标准为568B线序:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕RJ45的端接是压线钳通过机械原理压接铜插片,使铜插片插破绝缘层PE皮与铜芯接触,实现物理连接,进而达到信号传输的目的。

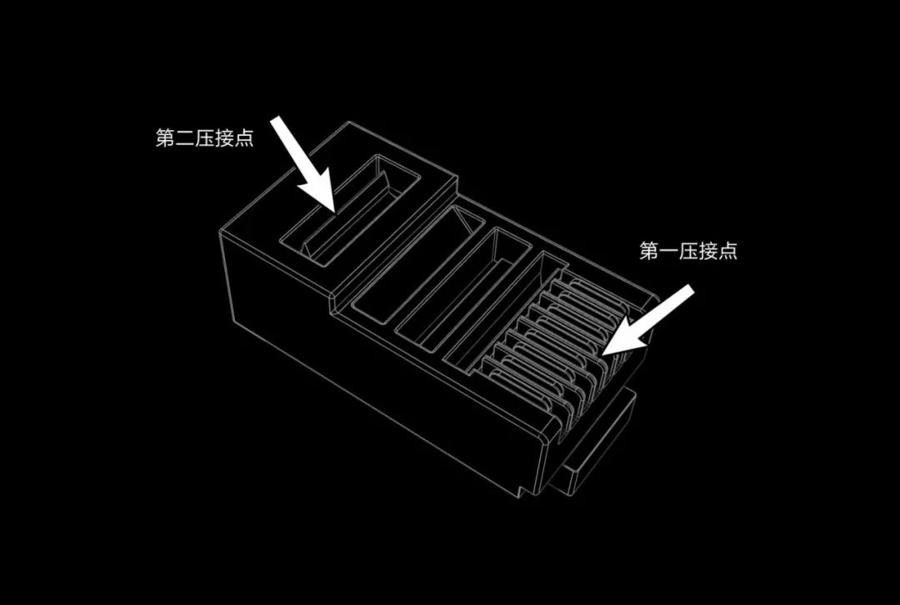

可以发现的是,每一把压线钳不管是RJ45端接口,还是RJ11端接口,都会有两个显而易见的压接点(即两个压接端)。第一个压接点呈现8个齿形状,压接水晶头的8个铜插片,压接时使得每一个铜插片与每一根铜芯连接。铜插片接触铜芯的同时,还对每根铜芯起到固定的作用。第二个压接点压接的是水晶头上的止回扣,将整根网线与水晶头进行二次固定。这样可以达到网线与水晶头连接稳定的效果。所以一把合格的压线钳,对于这两个压接点的尺寸精度要求非常高。如果几何参数有误,那么就会导致铜插片与铜芯无法实现物理连接或者直接短路,对于施工人员来说这样的问题是致命的。再者就是第二压接点无法准确压接,这样导致的就是网线没法进行二次固定,从而致使网线容易与水晶头脱离,影响产品的使用寿命和传输性能。压接完毕就是进行测试,检验网线可以正常上网那就表明压接没问题。

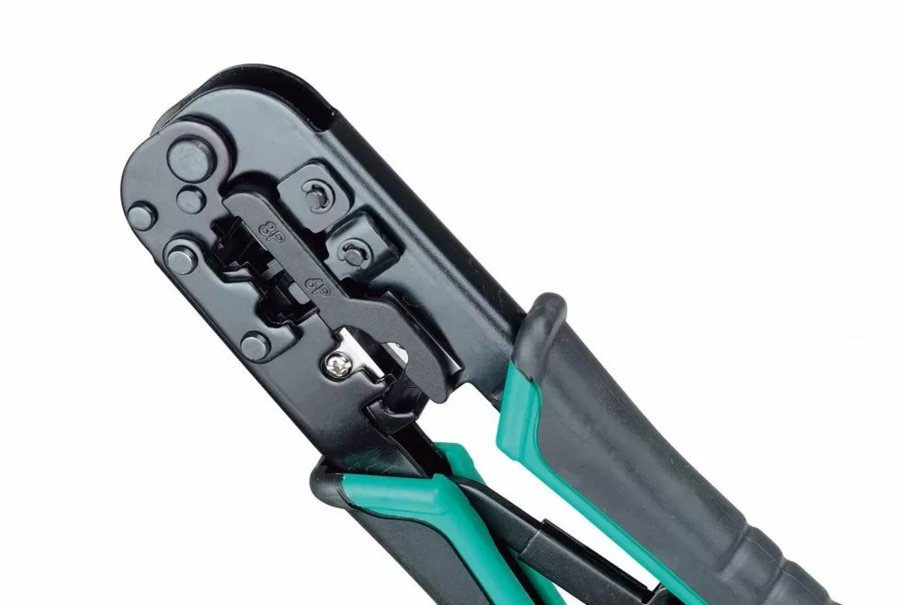

多功能压线钳


市场上常见的压线钳都是集结众多的功能于一身,即可以进行RJ45、RJ11的端接,还能进行剪线剥线。因为功能的多样化,所以深受弱电施工人员的青睐。其中,最为受欢迎的要当选某堡的HT-568,它可以同时进行RJ45RJ11的端接。它的特点主要体现在,工具自身质量比较轻,施工起来方便;而且水晶头的端接方式符合施工人员的压接手法。因此某堡的HT-568的市场的反馈不错。当然任何事物都不可能十全十美HT-568根据市场的反馈,还是存在几个缺点:把手护套容易脱落,这个缺点让很多施工人员头疼;压线齿的机械工作原理是旋转一定的角度,再压接水晶头插片,长期以往,难免会产生误差

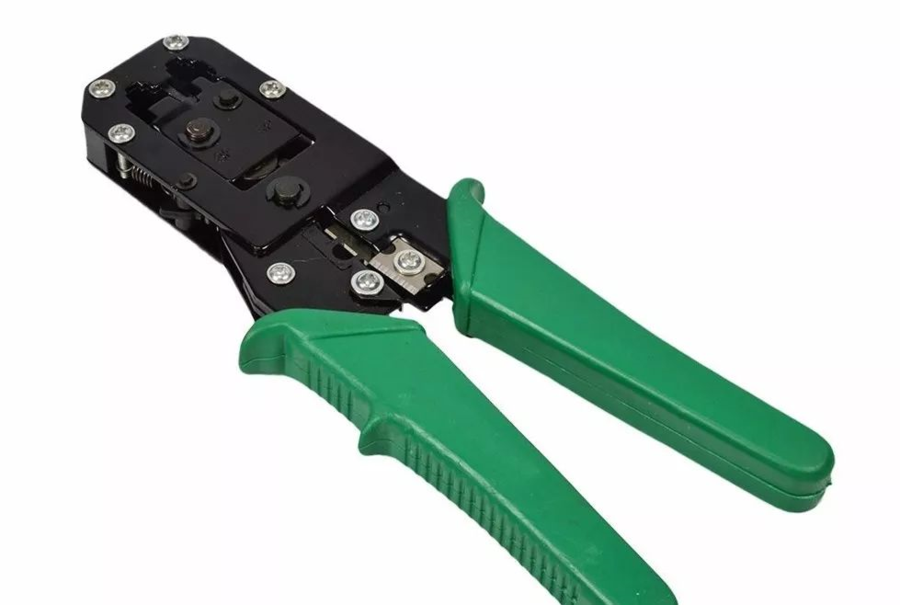

双用棘轮网线钳

常见的压线钳还有一款叫双用棘轮网线钳,如图所示,这款压线钳同样也被称为多功能网线钳,同时可以实现RJ45/RJ11的压接、网线的剥线及剪线。网络工具的多功能化是市场呈现出来的一个趋势,但也势必造成压线钳自身的诸多缺陷,因为多功能化的需要,使得自身的结构变得更加的复杂化大家可以从图片中看到,外壳、手柄、棘轮、端接插座、压线齿、弹簧、还有众多的连接件(螺丝、连接销)。

该网线钳在传统的旋转压齿机械旋转原理的基础上,将压线齿的机械原理由原先的旋转改为直线运动。这样就可以降低原来的机械原理所造成的压接误差,使得水晶头的压接更加的精确,当然,这款所存在的缺陷在于棘轮会随着时间和磨损而达不到原先的准确机械传递;同时手柄也存在护套容易脱落的现象。



打线钳(打线刀)

打线钳的主要作用是实现网线与模块配线架的卡接。模块或者配线架与网线的卡接有568A568B两种标准。在568A标准中,与之相对应的八根线的线序分别为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。在568B标准中,与之相匹配的八根线的线序为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。针对这两种结构,常用的是568B的线序,所对应的模块和配线架都有相对应的标签贴纸注明。所以使用打线钳打线时,按照相对应的标签纸进行打线就可以。打线钳打线时,需要先将网线按照568B的线序先卡接在相对应的卡槽里面,然后调节打线钳的刀片,打线至打线钳的弹簧回弹,表明网线已经卡接到底,同时还可以将网线剪断,为施工节约时间成本。

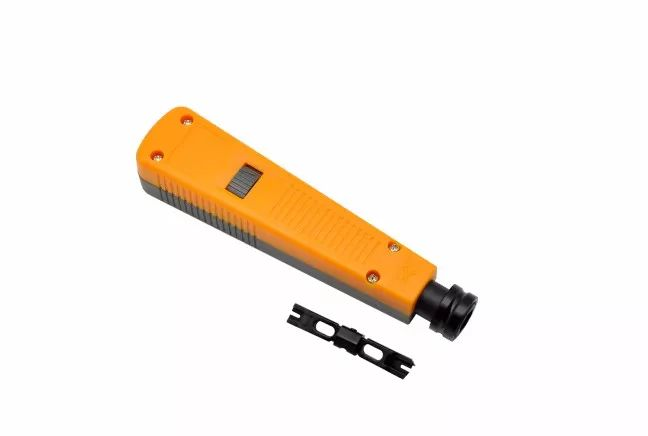

打线钳所存在的问题在于打线不标准时,打线钳的弹簧没有回弹无法判断网线是否卡接到底,随时存在接触不良的情况。这一点是传统的刀片卡接和小黄刀卡接无法比拟的。就目前的市场来说,打线钳的弹簧无法回弹比较常见,也是当前很多生产工艺导致的。当然,打线钳的种类也是多种多样,其中常见的有314B、324B3141A,还有一款新出的110打线刀(如下图所示)



110打线刀


打线钳的的规格不一样,尺寸、功能也都不一样。如314B、324B110打线刀,这几款的刀片都是多功能刀片,即刀片两端的刀刃有差异,同时还可以根据施工人员的需求进行更换。但是这几款的手臂尺寸却都不一样,由于手柄的尺寸不一样,使得施工人员使用起来非常的不习惯。甚至314B110打线刀还有调节弹力的功能。施工人员可根据自己的需求进行筛选。


剥线钳

可能一个剥线钳没法引起弱电施工人员的重视,但它存在的工作原理和背后的影响是大家不可忽视的。虽然一片刀片和一把小黄刀也可以实现剥线的功能,但是这两者存在的安全隐患和不足也是显而易见的。对于一个成熟的施工人员来说,一片刀片当然可以提高效率,但是当力度控制不当时,要么就是剥不开线,要么就是切坏铜芯,再有一个就会存在伤手的安全隐患。而小黄刀虽然可以做到不破坏铜芯,但是小黄刀的主要功能还是在于剥铜芯上的绝缘层PE皮。并且针对线径比较粗的网线,小黄刀也没办法进行剥线。所以,对于剥线钳的出现,可以说是给弱电行业施工人员雪中送炭


市场上的剥线钳分为两大类,一类是可以调节剥线刀的刀片的深度的;一类是不能调节剥线刀片的深度的。对于剥线钳来说,刀片的深度没法调节,就没法控制剥线的深度,一旦切破铜芯PE,那么可能导致线路短路,加快铜芯的氧化,这些都是施工中最敏感的。


多功能网线剥线刀

如图所示为可调节刀片的多功能网线剥线刀,从外观上看非常的引人注目,功能齐全,外加双弹簧结构,使得压力变大。但是只要是实际接触过的人都知道,这样的一把多功能剥线钳,有点华而不实。有一些功能是重复存在的,并且剥线刀口位置的张角比较小口径也比较小,剥线时刀片也无法旋转,在这样的情况下,多功能剥线钳的综合功能和实际应用就变得华而不实了。所以针对剥线钳的选择也变得更加重要了。


聊聊高岘的新品工具系列





了解高岘网络工具


可能对于大部分人来说,一个网络工具并不能决定什么,但是实际上这样的想法是错误的。举个例子,如果用压线钳压接50个水晶头,结果发现有十个水晶头验收不通过,这时候对于一个工程来说,这样带来的成本将会是巨大的,而且同时还会影响施工人员的技术可信度。所以说一把合格的网络工具至关重要
高岘网络工具的生产是基于现有网络工具所存在的一些弊端,结合施工人员的一些痛点,生产一款满足需求性价比高的网络工具。

压线钳



高岘压线钳根据人体工程学,了解人体的相关肢体尺寸,确定一款符合人们使用的压线钳。其基本尺寸为135mm×67mm×20mm,主体钳架采用ABS全新料,减轻压线钳的总质量,轻便的工具方便施工人员的施工。


手柄主要材料用碳素结构钢,并且在表面浸塑PVC全新料,浸塑部分的表面为粗糙面,增加手掌与工具的之间的摩擦力,而且护套不会脱离手柄



压线钳设计有RJ45和RJ11两个压接端口,同时可以满足8P8C6P4C的压接,而且压接的效果非常的好,长期使用也不会发生齿形变位或者齿形不精准的缺陷

RJ45和RJ11压齿是垂直端口由上往下机械运动压接水晶头的,这样既可准确无误的压接铜插片,还可以确保铜插片压接到位,即第一压接点压接无误,以保证RJ45衰减、近端串扰、插入损耗、回波损耗和远端串扰都达标




完成第一压接点的同时,第二压接点也完成压接,即止回扣固定了线缆与水晶头的连接。第二压接点的压片还可以通过改变压片与螺钉的连接位置,进而实现屏蔽水晶头的压接;两件式的屏蔽水晶头带有燕尾夹,所以压线钳还设计有专门压接燕尾夹的压接结构(铸件)。高岘压线钳可以同时实现非屏蔽水晶头和屏蔽水晶头的压接,使用起来比较轻便。




随着5G时代的来临,对于网络的传输要求会越来越高,即屏蔽网线的使用会越来越多,而高岘压线钳的出现就是为了迎接5G时代的来临而做准备。




打线钳

高岘打线钳(打线刀),基于人们的施工习惯,打线性能良好、弹簧百分百回弹,网线的卡接可以卡接到位。打线钳的基本尺寸为140mm×32mm×30mm,主体仍以塑料为主,采用的ABS全新料,内部设计有双弹簧结构,附加一个挡圈、一个T型挡块、一个锥形柱挡块。弹簧与T型挡块的机械连接工作原理,即利用T型自身的质量形成一个冲击力,冲击力传递给锥形挡块;进而传递给刀片,使得刀片在打线的时候,将网线卡接到底部,网线与IDC卡刀更好的卡接。



高岘打线钳(打线刀)的尺寸设计是根据使用者和被施工方(即模块、配线架)的尺寸来确定的,模块相对来说体积比较小,所以对于打线钳的尺寸设计,当然也要始终根据产品的尺寸来合理设计。打线钳的多功能刀片,可根据实际的施工进行功能的转换。刀片为一头有刀刃,可以在打线时切断网线;而另一头则没有刀刃,可供较少接触施工的人使用压接使用而不会切断必要的网线连接。





剥线钳

高岘响应时代的号召,结合发展的需求,推出通用网络压线钳,为了能更有效的发挥压线钳的作用,进而推出高岘剥线钳。剥线钳的功能单一,质量较轻,方便施工。剥线钳根据实际各类不同型号的网线,可根据线径大小来调节深度的刀片,进而保证在不同网线的剥线过程中不切坏网线的PE皮。其中刀片采用的是SK5碳素工具钢



高岘剥线钳的基本尺寸为113mm×55mm×18mm,满足人的手掌尺寸的大小。在工具的使用前,需要先根据网线的线径调节好刀片的深度,然后夹紧网线后,建议逆时针旋转2-3,即可将网线完全拨开,还可以确保内部PE皮不会给切开。因为一旦PE皮被插破,则会影响网线的传输性能,严重的话直接出现短路现象。高岘剥线钳从用户的最基本的角度考虑这些问题,以最大的效果去满足施工人员的需求

高岘通过长时间的市场调查,对目前市场现有的网络工具的性能进行了长时间的测试和检验;最终结合5G时代的来临和实际的弱电施工需求推出这几款可以满足施工需求的网络工具。不管是从质量上,还是价格上,都能符合客户的心愿;
高岘希望大家再一次的认识网络工具及网络工具的重要性,能够帮助大家筛选到更好的网络工具,提高施工效率和合格率。
让“工道!匠心!"工具系列新品,带来更优化的施工能力,让更多人用上优质布线产品,让布线更标准!



活动结果



恭喜

请获奖者,加高岘品牌部门微信确认后领取奖品。

微信号:KuchikiTyreal

微信号:sunboyqianqian


PS:确认后,20位全国获奖者请到当地经销商领取高岘新品工具3件套装

如果当地的无经销商,清通知我们直接快递!
